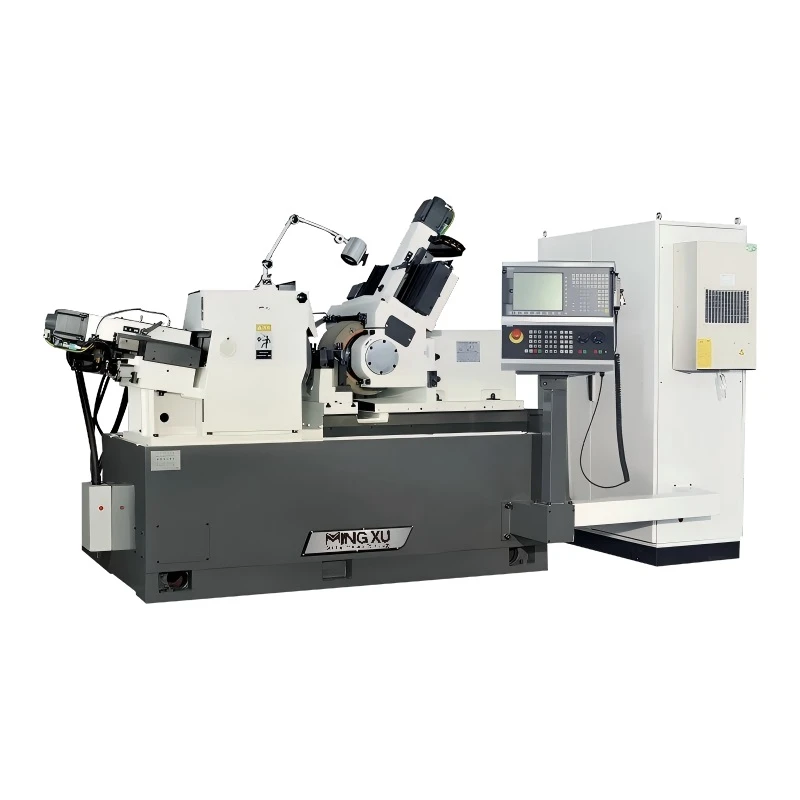

Equips de rectificat sense centres CNC
L'equip de rectificat sense centres CNC és un tipus de màquina-eina CNC que utilitza l'acció combinada d'una mola i una mola guia per rectificar el diàmetre exterior d'un cos giratori sense un suport de forat central.
- Lliurament ràpid
- Garantia de qualitat
- Atenció al client 24/7
Introducció al producte
Introducció
L'equip de rectificat sense centres CNC és un tipus de màquina-eina CNC que utilitza l'acció combinada d'una mola i una mola guia per rectificar el diàmetre exterior d'un cos giratori sense un suport de forat central.
Especificació
|
Nom del producte |
Mòlta sense centres de super alta precisió |
|
Model |
MX-S200 |
|
Feed-immersió |
|
|
Diàmetre de mòlta |
2-60 mm |
|
Màx. Longitud de mòlta |
190 mm |
|
Mitjançant-feed |
|
|
Diàmetre de mòlta |
2-60 mm |
|
Especificació de la mola |
P500x200x305mm |
|
Especificació de la roda reguladora |
P350x200x203mm |
|
Velocitat de la mola |
1338 r/min |
|
Regulació de la velocitat de la roda (sense escales) |
10-200 r/min |
|
Regulador de l'angle de gir del marc de la roda |
|
|
Vertical |
-2 graus - +5 graus |
|
Horitzontal |
-1 grau - +3 grau |
|
Quantitat d'alimentació mínima de la roda de regulació |
0,001 mm |
|
Quantitat d'alimentació mínima de l'aparador de mola |
0,001 mm |
|
Alçada des de la línia central de Gri. Wheel & Reg. Repòs de la roda a la feina |
200 mm |
|
Flux d'aigua |
50 l/min |
|
Potència total |
|
|
Motor de la mola |
18,5 kW |
|
Motor de la roda de regulació |
3 kW |
|
Motor de la bomba d'aigua |
0,25 kW |
|
Motor de la bomba de lubricació |
0,09 kW |
|
Motor separador de refrigerant magnètic |
0,18 kW |
|
Font d'alimentació |
3N 50Hz 380V |
|
Dimensió de la màquina (LxWxH) |
2800x2500x1600mm |
|
Pes de la màquina |
Uns 5000Kg |
|
Precisió (Barres estàndard) |
|
|
Rodoneïtat |
0,001 mm |
|
Cilindricitat |
0,0018 mm |
|
Rugositat |
Ra0,16μm |
Característiques
Control de micro-alimentació
Tant l'alimentació mínima com l'alimentació de venda són de 0,001 mm, assegurant que la quantitat de material eliminat en una sola passada sigui mínima i afecti directament les desviacions dimensionals.
Adaptabilitat de gran diàmetre
Admet diàmetres de mòlta de 2 a 60 mm i, combinat amb l'ajust de la velocitat de la roda de guia de 10 a 200 r/min, permet l'ajust de velocitat lineal ajustable per a peces de diferents diàmetres.
Ajust de l'angle de contacte
El suport de la roda de guia es pot ajustar dins del rang de -2 graus a +5 graus verticalment i de -1 graus a +3 graus horitzontalment, canviant així la direcció de la força de la peça i el component d'alimentació axial.
Refrigeració i separació contínua
Un cabal de refrigerant de 50 L/min, combinat amb un dispositiu de separació magnètica, aconsegueix l'intercanvi de calor a la zona de mòlta i la separació dels encenalls ferromagnètics.
Aplicacions
Indústria de peces d'automòbil:S'utilitza per mecanitzar els diàmetres exteriors d'eixos i passadors per complir els requisits dimensionals del muntatge.
Indústria de fabricació de coixinets:S'utilitza per mecanitzar els diàmetres exteriors de corrons i pistes per influir en la geometria de contacte.
Indústria de fabricació de maquinària general:S'utilitza per al mecanitzat per lots d'eixos i pistes, permetent la formació d'alimentació contínua.
Indústria de fabricació de peces i eines estàndard:S'utilitza per mecanitzar peces de -mida petita per satisfer diferents requisits de mida.
