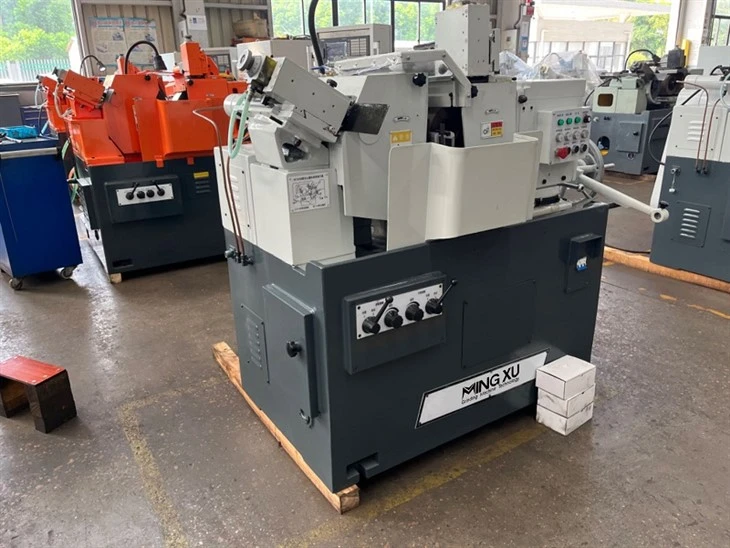

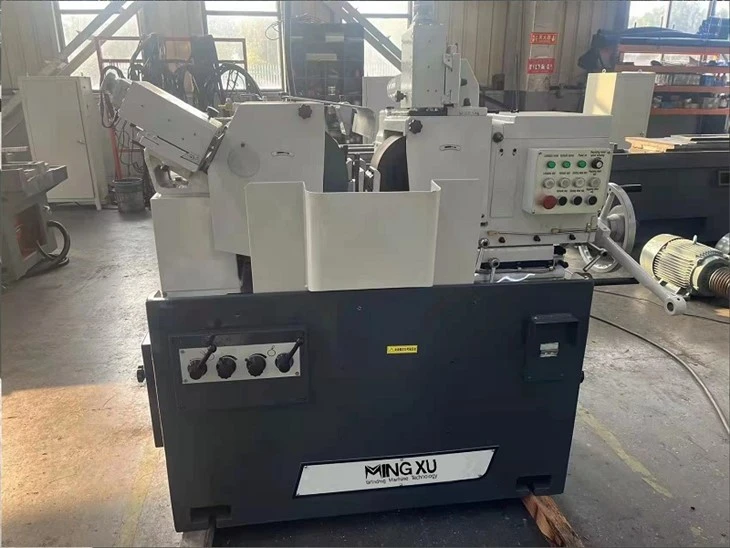

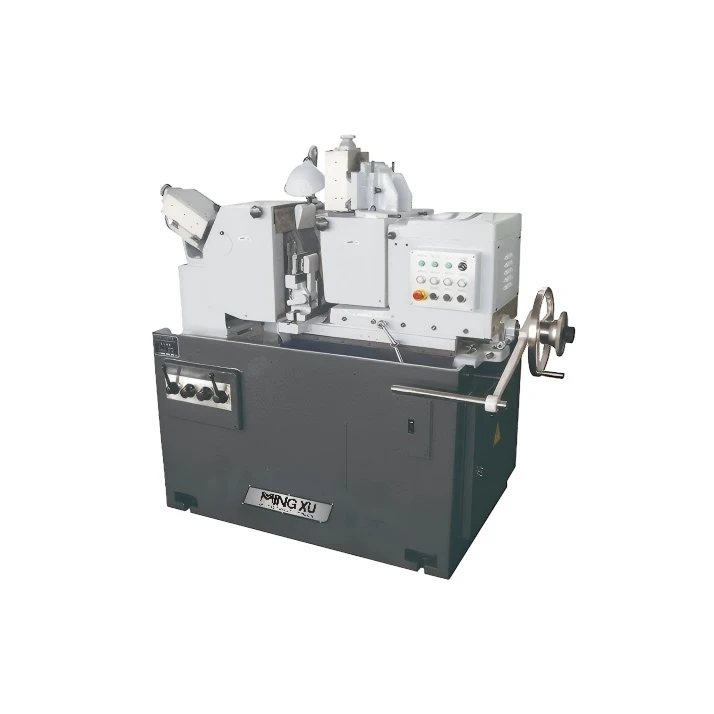

Amoladora sense centres d'alta precisió

La rectificadora sense centres d'alta precisió és un dispositiu que realitza un rectificat cilíndric extern de -diàmetre petit mitjançant l'ús d'una mola i una mola guia quan no hi ha suport central.

Enviar la consulta

Lliurament ràpid
Garantia de qualitat
Atenció al client 24/7

Introducció al producte

Introducció

Especificació

Nom del producte	Amoladora sense centres d'alta precisió
Model	MX-M1040B
Feed-immersió
Diàmetre de mòlta	2-40 mm
Màx. Longitud de mòlta	120 mm
Mitjançant-feed
Diàmetre de mòlta	2-40 mm
Especificació de la mola	PSA 350x125x127mm
Especificació de la roda reguladora	PSA 250x125x75mm
Velocitat de la mola	1870 r/min
Regulació de la velocitat de la roda	10-200 r/min
Angle de gir de la roda reguladora
Vertical	-2 graus - +4 graus
Horitzontal	0 grau - 3 grau
Micro Feed/Divisió	0,002 mm
Quantitat/divisió d'alimentació de l'aparador	0,01 mm
Alçada des de la línia central de Gri. Wheel & Reg. Repòs de la roda a la feina	190 mm
Potència del motor
Motor de la mola	7,5 kW
Motor de la roda de regulació	1,1 kW
Font d'alimentació	3N 380V 50Hz
*Dimensió de la màquina (LWH)*	1550x1300x1405mm
Pes de la màquina	Uns 2000Kg
Precisió (Barres estàndard)
Rodoneïtat	0,002 mm
Cilindricitat	0,003 mm
Rugositat	Ra0,32μm

Característiques

Control del micro-feed
La resolució d'alimentació mínima de 0,002 mm, combinada amb increments de venda de 0,01 mm, aconsegueix una compensació dimensional a distàncies de pas fixes.

Apte per a peces de petit diàmetre
El rang de mecanitzat de 2 a 40 mm, combinat amb una alçada central de 190 mm, garanteix un posicionament geomètric estable de peces de -diàmetre petit entre la roda guia i la placa de suport.

Formació superficial refinada
La velocitat de la mola de 1870 r/min, combinada amb la mida de la mola PSA de 350 × 125 × 127 mm, forma un camí de tall continu en condicions d'alta velocitat lineal.

Control del recorregut de la peça
L'ajust de la velocitat de la roda de guia de 10 a 200 r/min, combinat amb angles de rotació de -2 graus ~+4 graus i 0 graus ~3 graus, ajusta la relació entre la rotació de la peça de treball i l'alimentació axial, canviant així el camí de mòlta.

Aplicacions

Components electrònics i de precisió:S'utilitza per mecanitzar eixos prims i en miniatura per satisfer els requisits de diàmetre exterior de les peces d'acoblament de -mida petita.

Dispositius mèdics:S'utilitza per mecanitzar agulles primes i components de guia per controlar la consistència de les dimensions del diàmetre exterior.

Coixinets i peces estàndard en miniatura:S'utilitza per mecanitzar rodets i passadors de -diàmetre petit, adequats per a la producció en massa.

Maquinària de precisió:S'utilitza per mecanitzar petits eixos motrius i components de guia per satisfer les necessitats de les peces de -mida petita.

Preguntes freqüents

P: Per a quins tipus de peces és adequat aquest equip?

R: Apte per a eixos de -diàmetre petit o peces esveltes amb diàmetres de 2 a 40 mm, especialment peces que requereixen un mecanitzat cilíndric extern continu.

P: Com ajustar els paràmetres per a peces petites?

R: La velocitat de la roda de guia (10–200 r/min) i l'angle de gir s'han de fer coincidir per coordinar la rotació i l'alimentació de la peça, mentre que la correcció dimensional es realitza amb una resolució d'alimentació de 0,002 mm.

P: Quan cal vestir les rodes?

R: Quan les desviacions dimensionals no es poden corregir amb un avanç mínim o quan la rugositat de la superfície es desvia de Ra en 0,32 μm, el tractament de les rodes s'ha de realitzar en increments de 0,01 mm.
